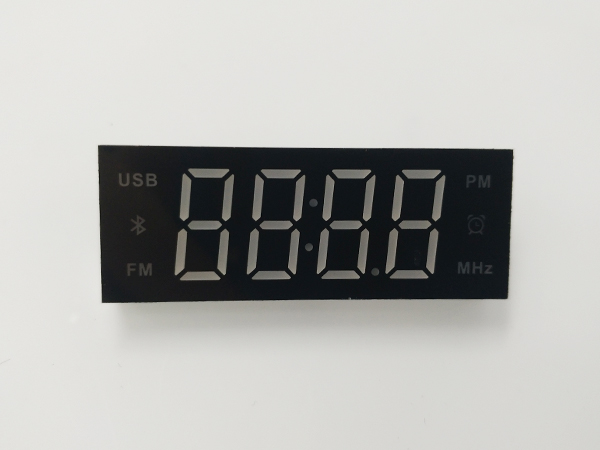

    7段數碼管使用驅動方式有哪幾種？7段數碼管是一類價格便宜 使用簡單，通過對其不同的管腳輸入相對的電流，使其發亮，從而顯示出數字能夠顯示 時間、日期、溫度等所有可用數字表示的參數的器件。
    在電器特別是家電領域應用極為廣泛，如顯示屏、空調、熱水器、冰箱等等。絕大多數熱水器用的都是數碼管，其他家電也用液晶屏與熒光屏。

    1、直流驅動

    是指每個數碼管的每一個段碼都由一個單片機的I/O端口進行驅動，或者使用如BCD碼二-十進制譯碼器譯碼進行驅動。優點是編程簡單，顯示亮度高，缺點是占用I/O端口多。

    2、動態顯示驅動

    是將所有數碼管通過分時輪流控制各個數碼管的的COM端，就使各個數碼管輪流受控顯示。將所有數碼管的8個顯示筆劃"a,b,c,d,e,f,g,dp"的同名端連在一起，另外為每個數碼管的公共極COM增加位選通控制電路，位選通由各自獨立的I/O線控制，當單片機輸出字形碼時，所有數碼管都接收到相同的字形碼。

    但究竟是那個數碼管會顯示出字形，取決于單片機對位選通COM端電路的控制，所以我們只要將需要顯示的數碼管的選通控制打開，該位就顯示出字形，沒有選通的數碼管就不會亮。
